Šoreiz uz apskatu esam saņēmuši kādu interesantu un nepierastu produktu – ASUS ROG Maximus X Apex mātesplati. Ņemot vērā produkta specifiku, šobrīd nevaram to pilnvērtīgi notestēt, tāpēc šis raksts tikai iepazīstinās ar konkrētās mātesplates pozicionējumu tirgū un piedāvātajām iespējām.

Kam paredzēta ASUS ROG Maximus X Apex mātesplate?

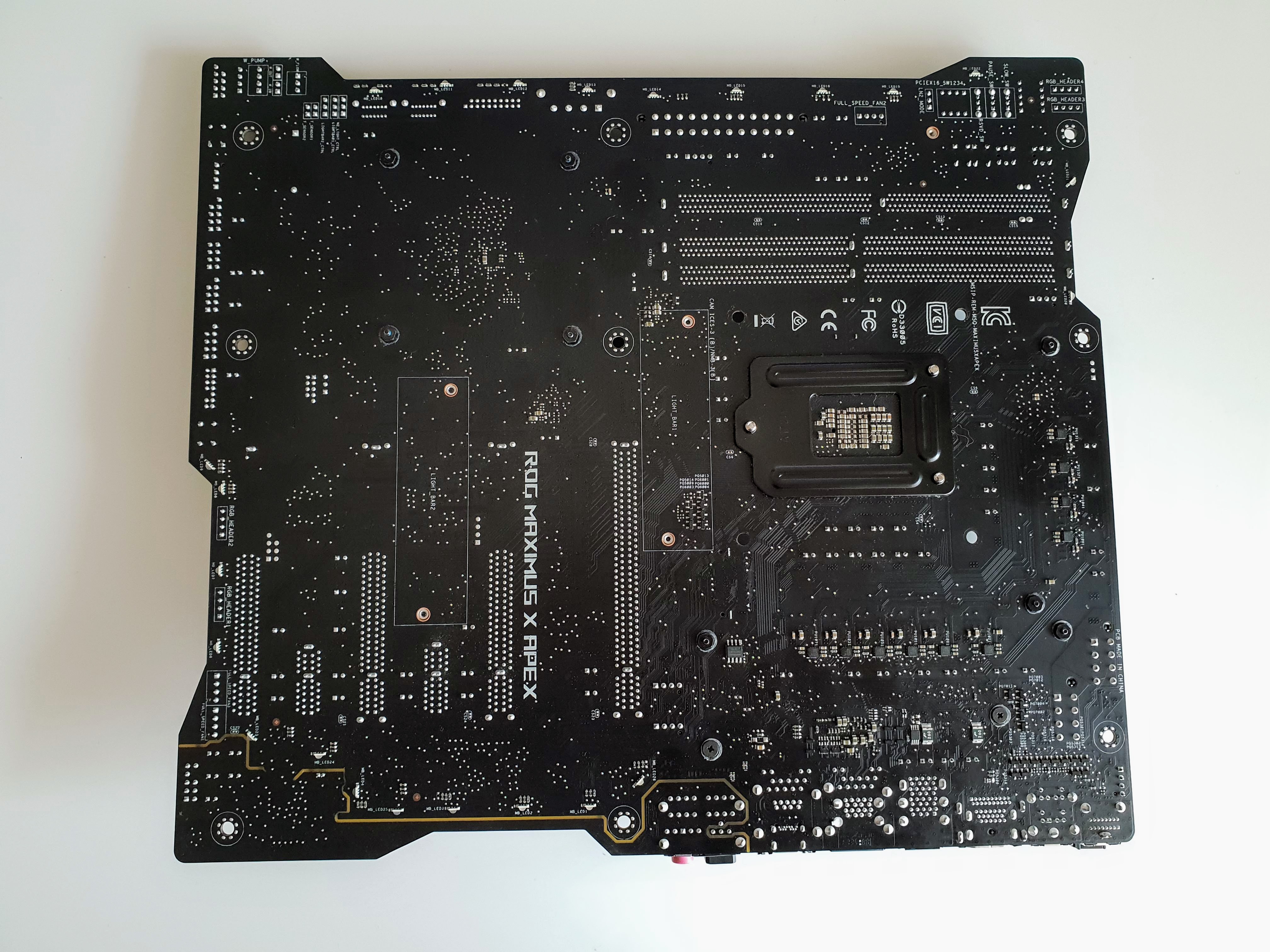

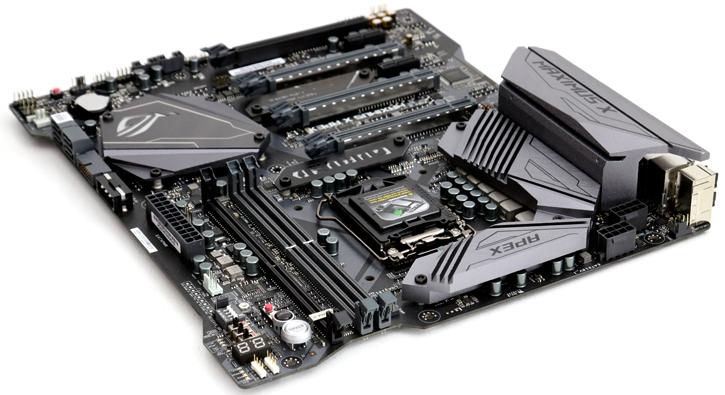

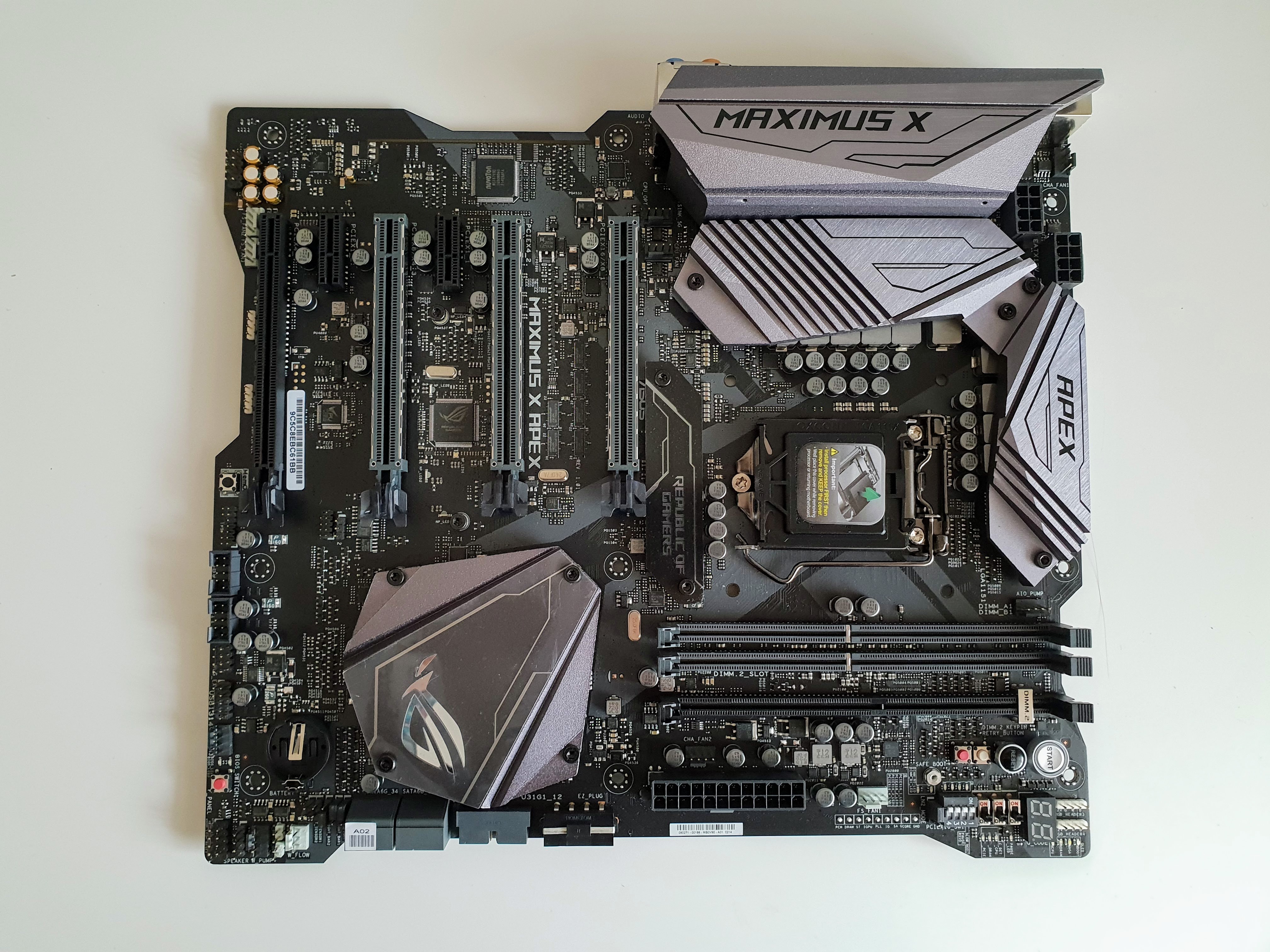

Pirms iedziļināmies smalkākās šīs mātesplates detaļās, vajadzētu vispārēji raksturot šo produktu. Šī ir E-ATX (305×272 mm) izmēra uz virstaktēšanas entuziastiem orientēta Intel Z370 čipseta mātesplate, kas ir savietojama ar Intel 8. paaudzes (Coffee Lake) procesoriem (LGA1151 slots). Šo mātesplati raksturo arī unikāls “X” formas dizains. Proti, saglabājot visas deviņas standarta skrūvju stiprinājuma vietas, ASUS ir iemanījies plati izgriezt tā, lai tās forma atgādina “X” formu. Stilīgi un reizē varbūt arī atvieglos kabeļu menedžmenta darbus. Mātesplate ir aprīkota ar spožu RGB diožu risinājumu un Aquantia AQC108 5G LAN portu, kas nodrošina ļoti ātru virs gigabita datu pārraidi.

Šī mātesplate raksta tapšanas brīdī Latvijas veikalos maksā ap 330 eiro.

Mātesplates shēma (attēls no IXBT.com)

Operatīvā atmiņa līdz 32 GB

Šai mātesplatei ir tikai divi DDR4 (līdz 4500 MHz virstaktētas) operatīvās atmiņas sloti, kuros var ievietot nebuferētu DDR4 (non-ECC) operatīvās atmiņas moduļus ar kopējo apjomu 32 GB (2 x 16 GB). Citām pilnizmēra Intel Z370 mātesplatēm ir četri operatīvās atmiņas sloti, taču šis konkrētais ASUS modelis vairāk paredzēts virstaktētājiem, kam atmiņas apjoms nav noteicošais un svarīgāks aspekts ir tieši mātesplates spēja nodrošināt augstāku atmiņas ātrumu.

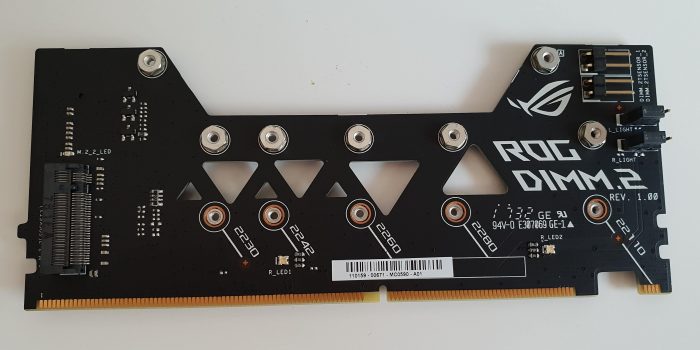

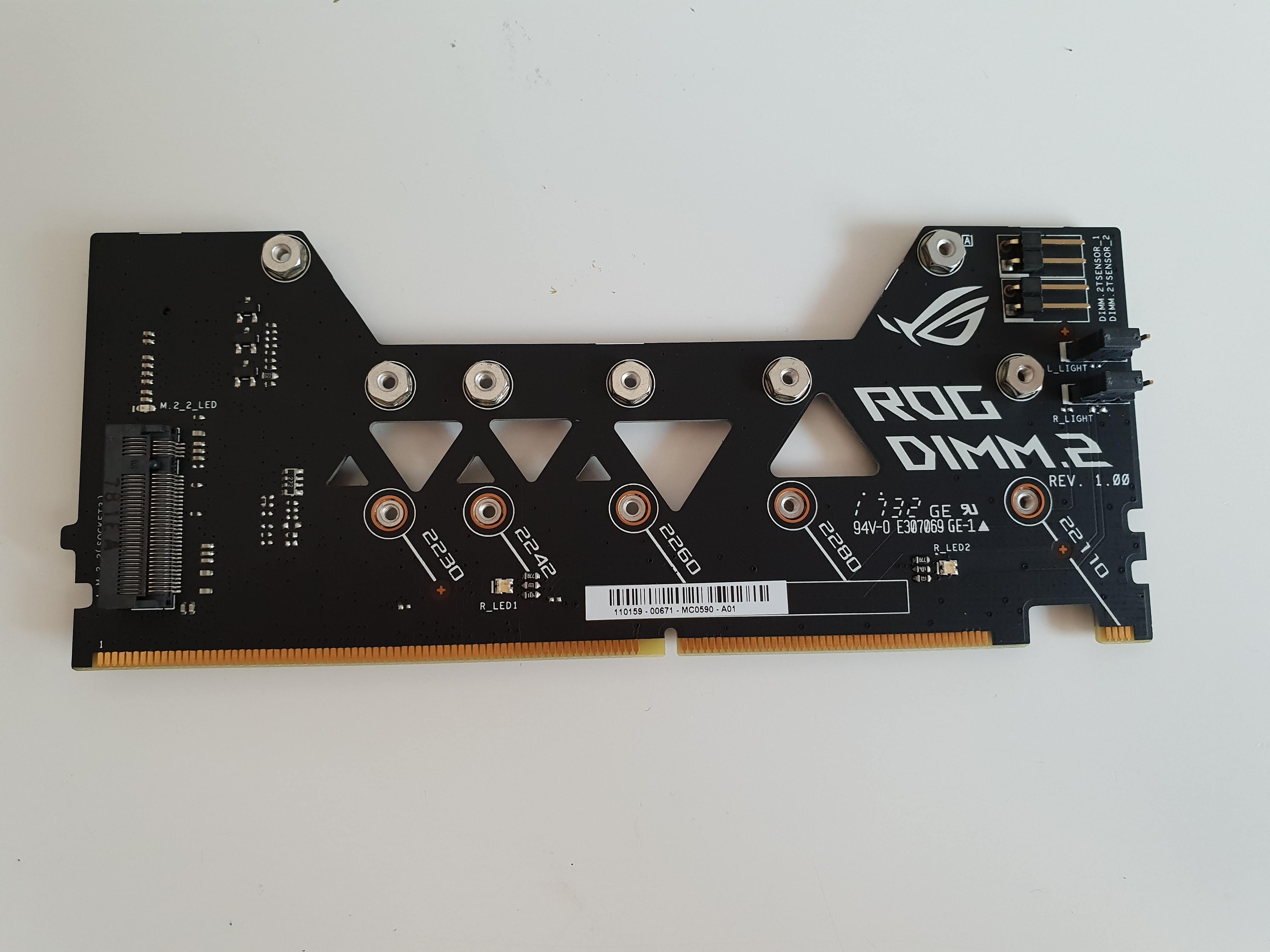

DIMM.2 paplašināšanas karte divām M.2 ierīcēm

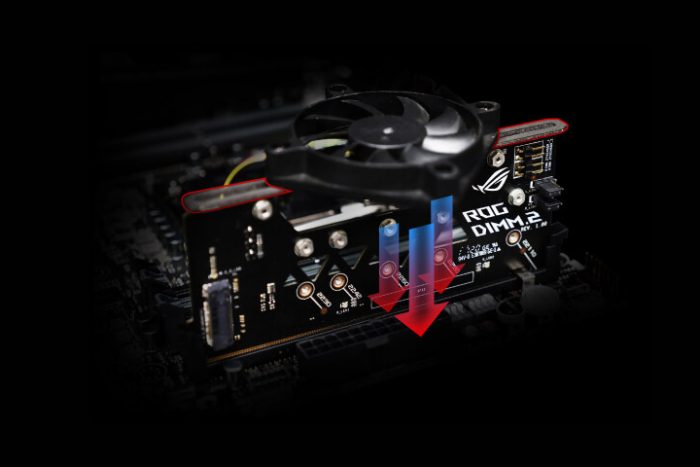

Pašai mātesplatei nav iebūvētas M.2 ierīču pievienošanas iespējas un tās var pievienot tikai caur speciālu DIMM.2 paplašināšanas karti, kas vertikāli spraužas blakus abiem DIMM operatīvās atmiņas slotiem. Pie šīs paplašināšanas kartes, tad arī varam pievienot divas mūsu SATA, PCIe vai Optane ierīces un kartes augšā pat var uzskrūvēt dzesētāju.

Display Port un HDMI video izejas

Tā kā šī ir Coffee Lake mātesplate un šajos procesoros ir iestrādāta Intel HD 630 integrētā videokarte, tad monitoru varam pieslēgt vai nu pie Display Port 1.2, vai HDMI 1.4 portiem.

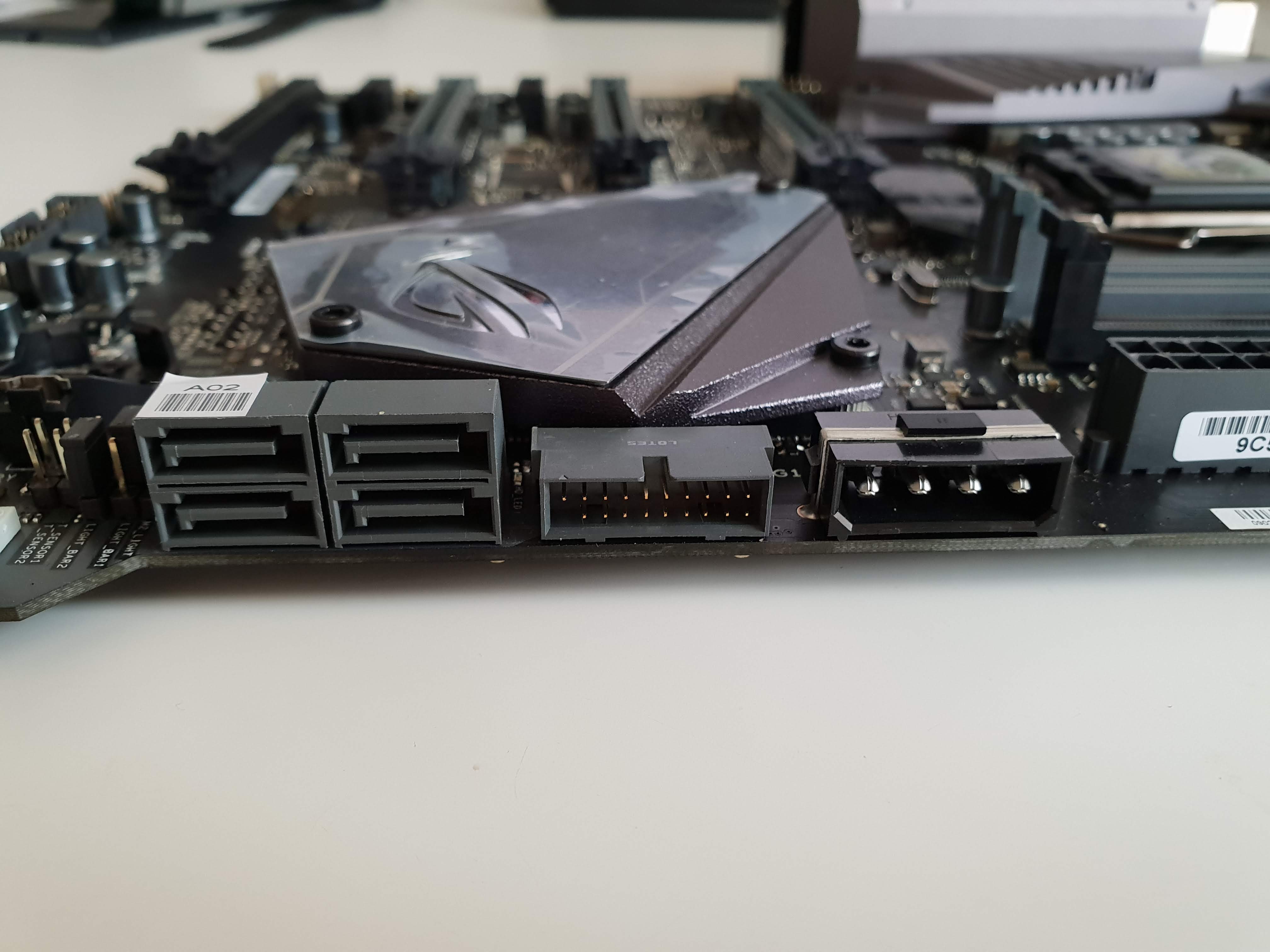

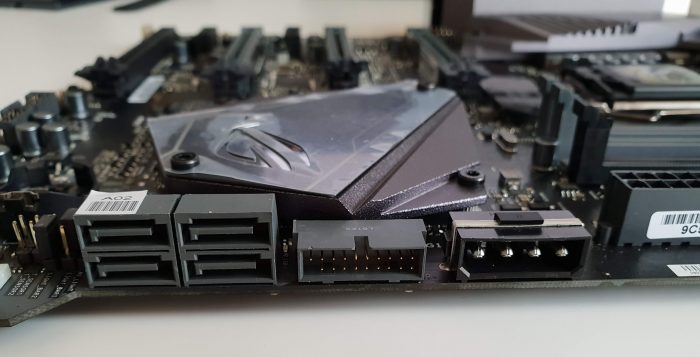

Četri SATA 6 Gbit/s porti

Šai mātesplatei varam pieslēgt 4 SATA 6 Gbit/s ierīces. Šie porti darbojas no integrētā Intel Z370 čipseta kontroliera un nodrošina RAID 0, 1, 5, 10 masīvu izveidi.

Četri pilnizmēra PCIe sloti un divi PCIe x1 sloti

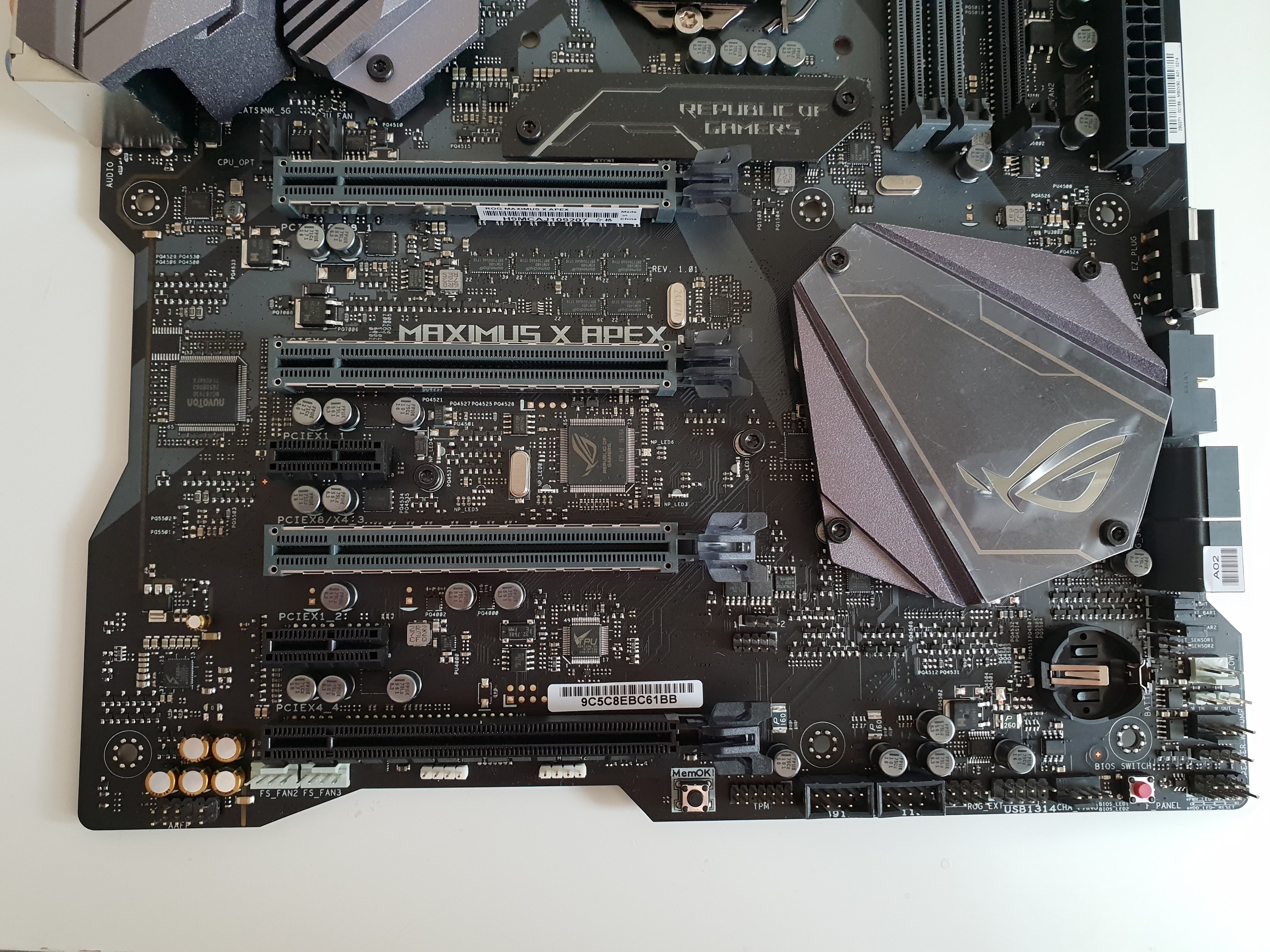

Mātesplate ir aprīkota ar četriem pilna izmēra PCIe slotiem no kuriem trīs (iekrāsoti pelēki) darbosies pa tiešo ar procesoru x16, x8/x8 vai x8/x4/x4 ātruma režīmos, kamēr melnais pilna izmēra slots darbojas x4 ātrumā. Savukārt x1 sloti darbojas x1 ātrumā. Šāda konfigurācija ļauj šai mātesplatei nodrošināt gan divu karšu SLI, gan četru virzienu Crossfire slēgumus.

Pārējās pieslēgvietas

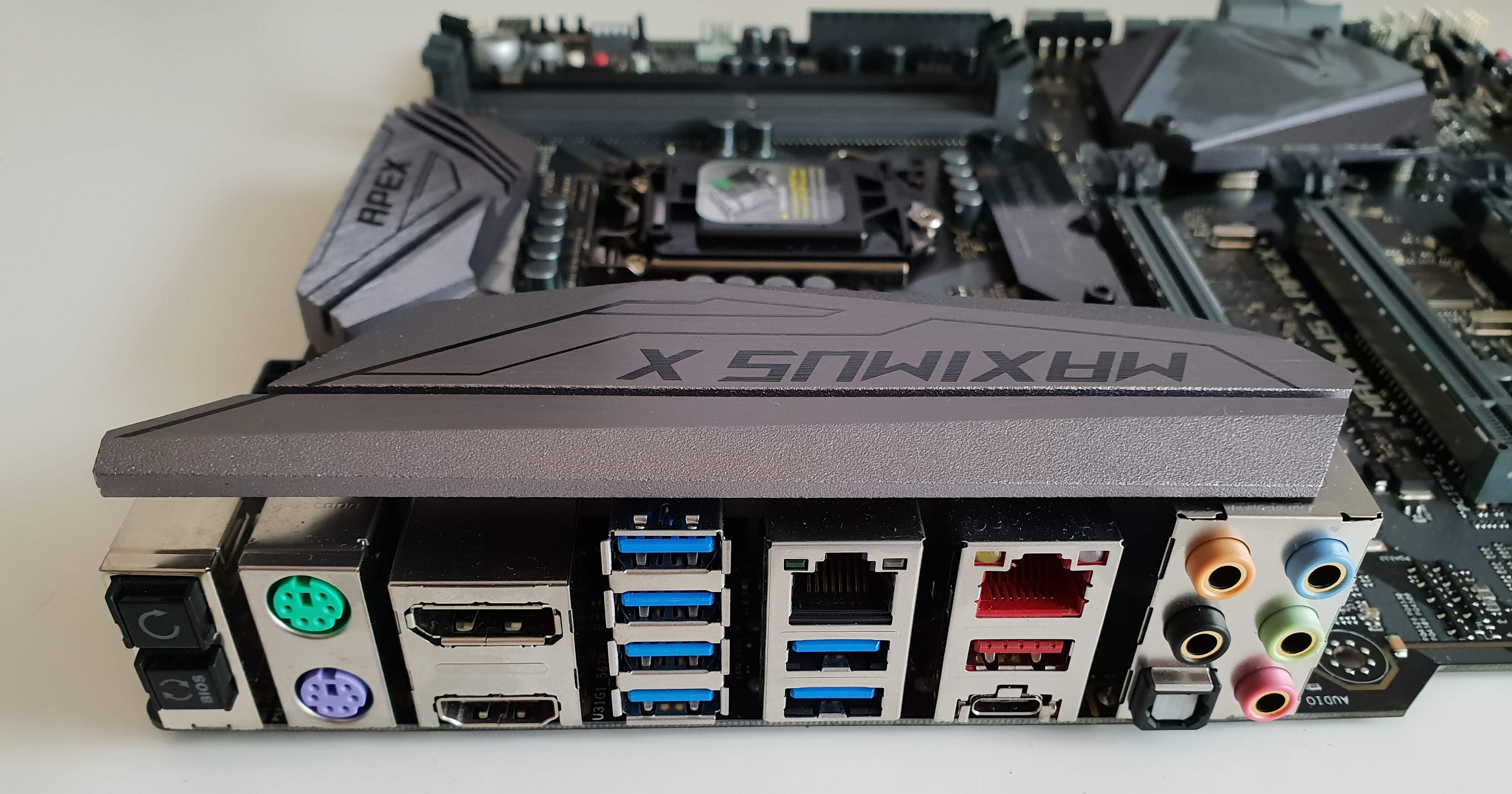

Mātesplatei uz aizmugurējā paneļa atradīsim vēl divus USB 3.1 portus (viens no tiem ir Type-C). Turpat ir arī seši no astoņiem USB 3.0 portiem. Divi USB 3.0 porti ir uz mātesplates un turpat ir vēl seši USB 2.0 porti. Par tīklu lietām atbild Intel I219-V gigabita Ethernet ports un īpašais Aquantia 5G ports, kas spēj nodrošināt lielākus ātrumus par gigabitu. Šai mātesplatei nav iekļauts bezvadu tīkla atbalsts. Par audio lietām atbild Realtek ALC1220.

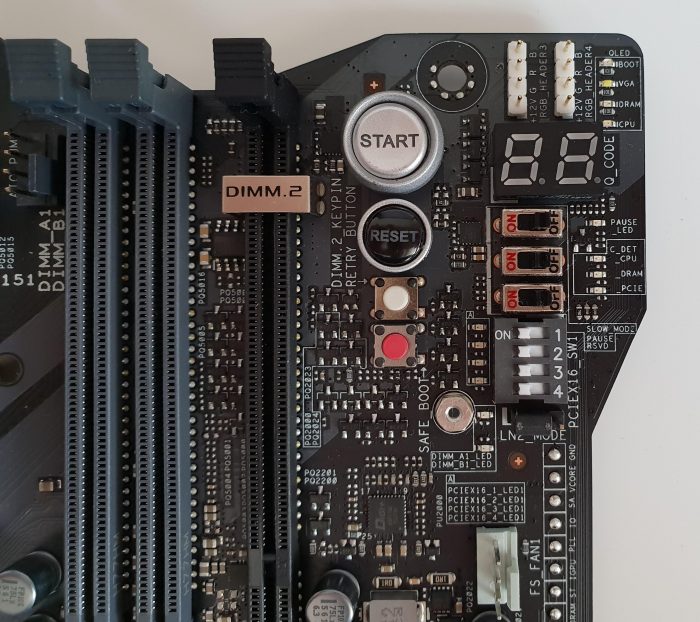

Noderīgas funkcijas virstaktētājiem

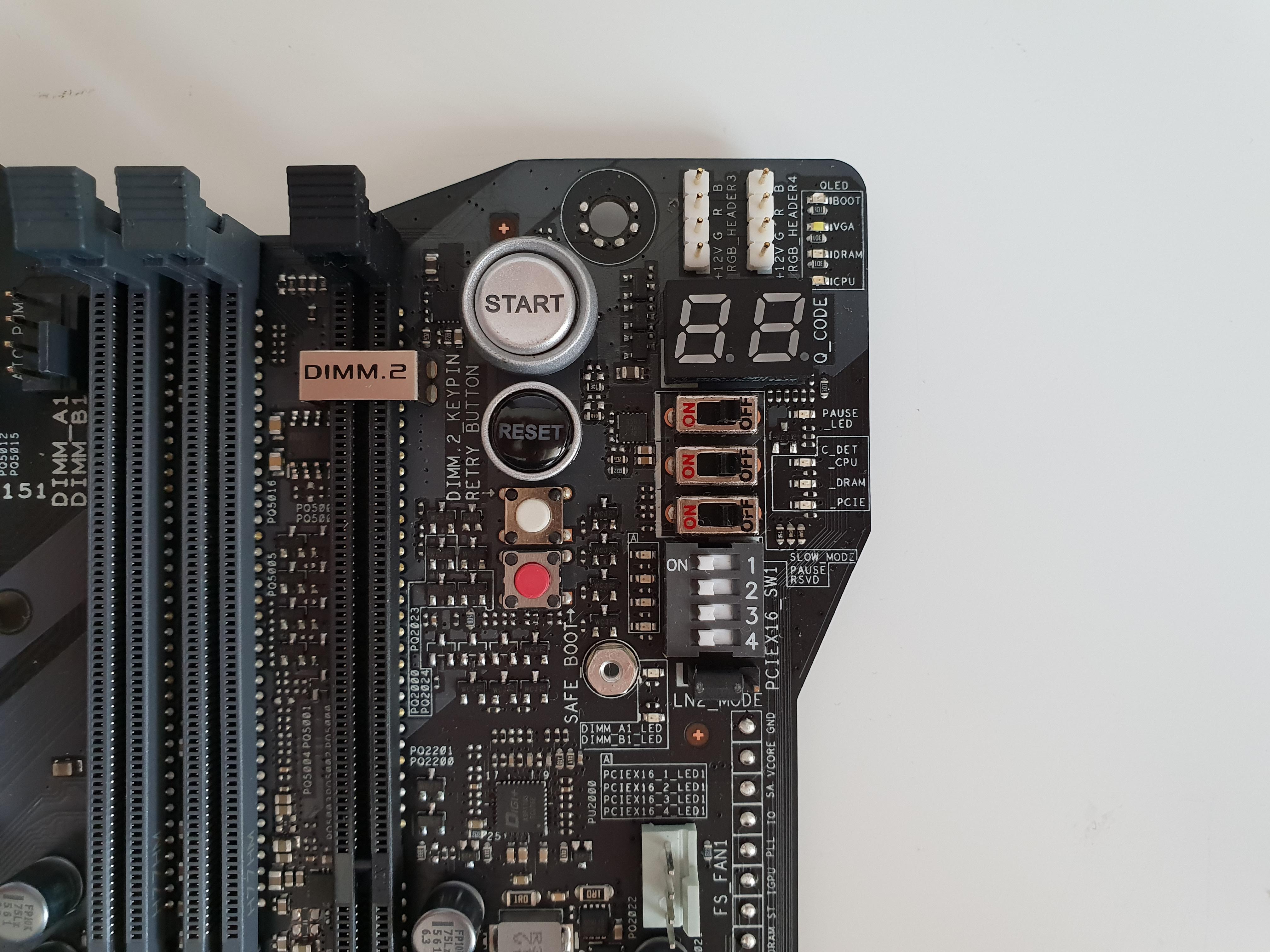

Tā kā šī mātesplate primāri paredzēta entuziastu līmeņa virstaktētājiem, tad tā piedāvā gūzmu noderīgu funkciju tieši šajā jomā. Īpašu uzmanību var pievērst mātesplates augšējam labajam stūrim, kur izvietotas vairākas pogas, slēdži un indikatordiodes. Ar pogām varam ne tikai vienkārši iestartēt sistēmu, bet arī restartēt to ar saglabātajiem iestatījumiem vai drošajiem BIOS iestatījumiem + virstaktēšanas iestatījumiem. Turpat blakus ir iznesti kontakti uz kuriem var nomērīt dažādu sistēmas moduļu sprieguma rādījumus. Tāpat ar fiziskiem slēdžiem varam izslēgt vai ieslēgt konkrētus PCIe slotus. Tā kā šī mātesplate nodrošina gan gaisa, gan ūdens dzesēšanas sistēmu izmantošanas iespēju, noderīgas būs kondensācijas informācijas gaismas diodes, kas iedegsies, ja mātesplate detektēs mitrumu pie procesora, operatīvās atmiņas vai PCIe slotiem.

Kamēr vairums Z370 čipseta mātesplašu ir derīgas videospēļu darbināšanai un nodrošina arī virstaktēšanas iespējas, tomēr nav nemaz tik daudz šīs kategorijas produktu, kas tik lielu uzmanību velta tieši virstaktēšanas aspektam un ja tas ir primāri svarīgs, tad ir vērts izpētīt tieši ASUS ROG Maximus X Apex produktu.

BIOS un papildus programmatūra

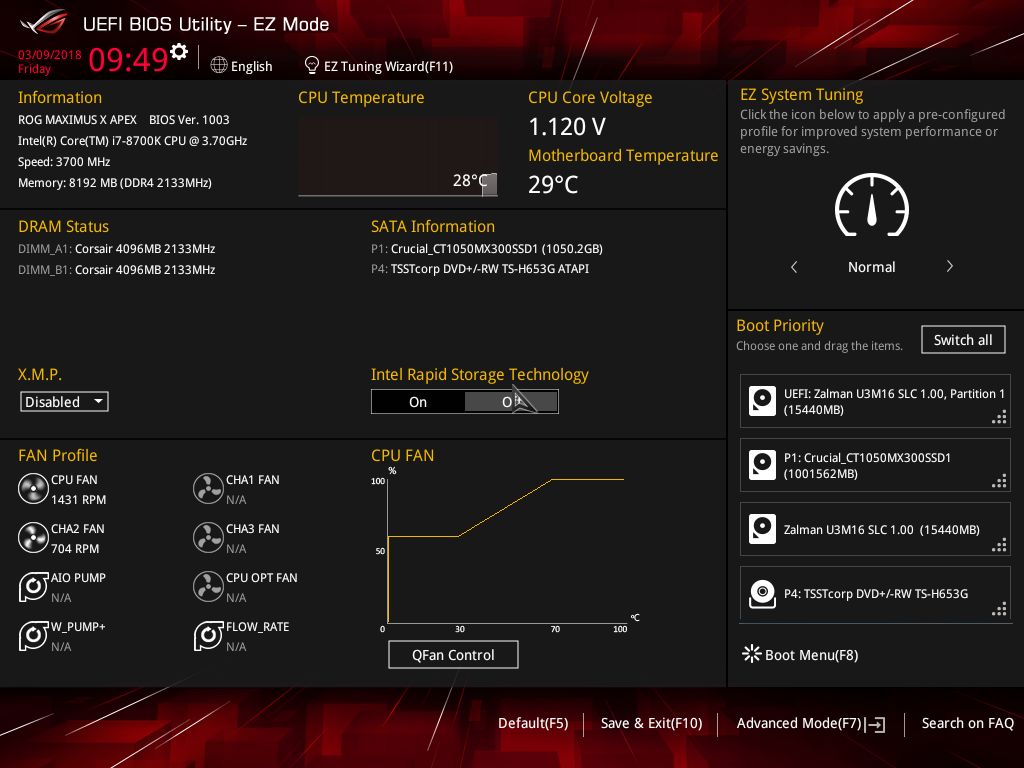

ASUS BIOS (attēls no AnandTech)

Mātesplates iepakojumā atradīsim draiveru disku, kurā saglabāti ne tikai čipseta, audio, tīkla moduļu draiveri, bet arī papildus programmatūra kā AI Suite 3, Aura, Overwolf u.c. Klāt ir pievienota arī ASUS EZ Update programmatūra, kas nodarbosies ar pārējo programmu laicīgu atjaunošanu uz svaigākajām versijām.

Visbiežāk izmantosim tieši AI Suite 3 programmu, kas Windows vidē palīdzēs sekot līdzi svarīgākajiem sistēmas aspektiem – dažādu komponenšu temperatūras, sprieguma rādītājiem, kā arī tieši caur šo programmu varēsim nodarboties ar sistēmas iestatījumu pielāgošanu.

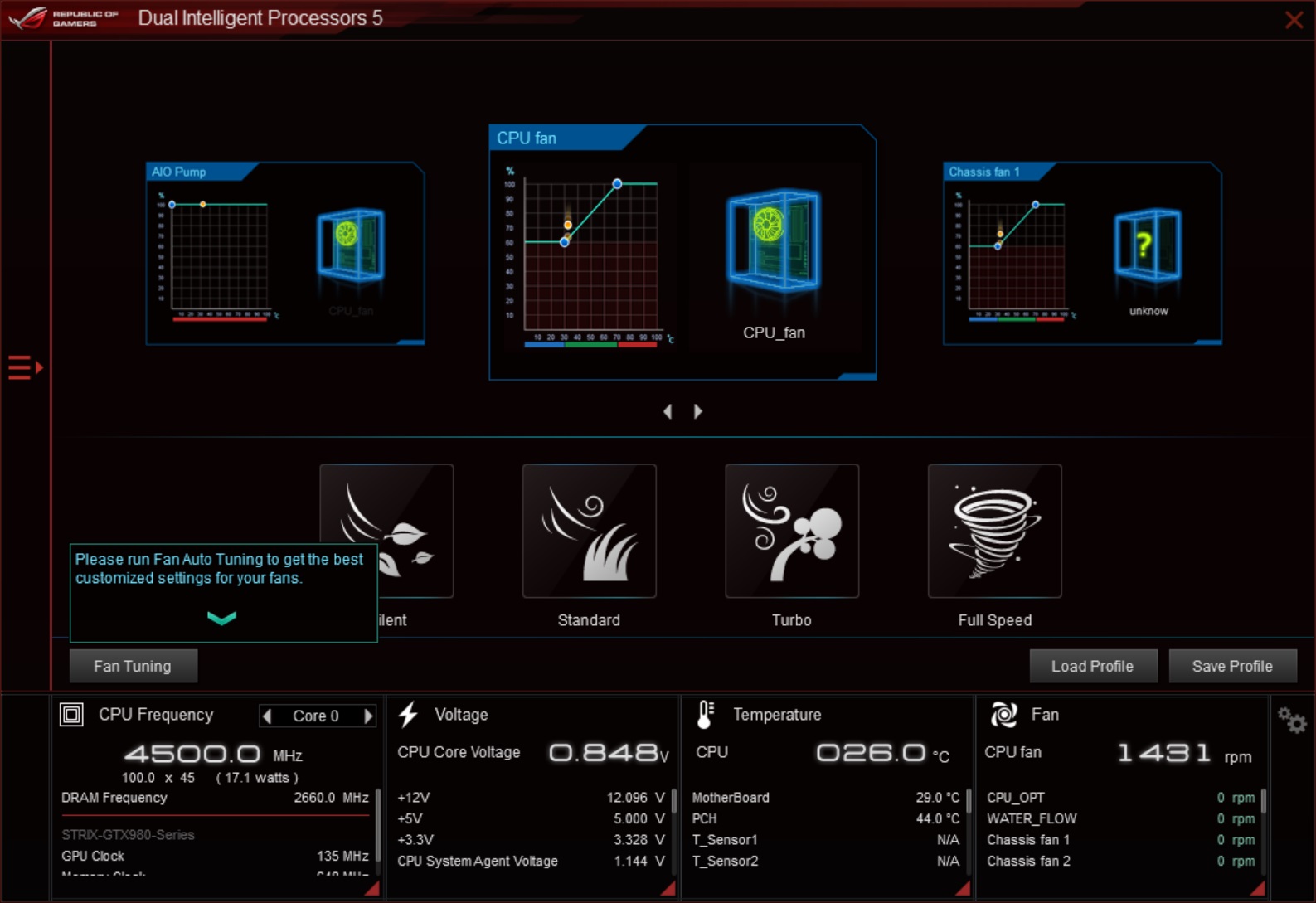

AI Suite 3 (attēls no AnandTech)

Savukārt, ASUS Aura programmu mēs varēsim izmantot, lai mainītu RGB LED apgaismojuma iestatījumus. Lietotāji var izvēlēties no 12 gataviem apgaismojuma variantiem vai veikt savus pielāgojumus.

ASUS Aura (attēls no AnandTech)

Reāla mātesplates testēšana

Diemžēl šobrīd mēs nevaram nodrošināt reālu mātesplates testēšanu, jo vēl neesam salasījuši kopā savu testu datoru. Ja redzēsim, ka pēc šādiem testiem ir pieprasījums, tad sāksim šajā virzienā nopietnāk strādāt un meklēsim iespējas šādu testu sistēmu izveidot. Bet pagaidām varam vien norādīt uz jomas ekspertu testiem:
